防腐采样伴热复合管

型号:YCFHG-D...品牌:宥宇来源:安徽宥宇电热
防腐采样伴热复合管
       采样伴热复合管是环保监测系统中的重要部件,它是由一组耐腐高性能树脂导管辅以恒功率、自控温电伴热带以及补偿线缆组成内芯,外加保温层,最后以阻燃聚乙烯(PE)保护外套复合而成。自控温电伴热带的自动限温功能,可以保证采样管内维持一定的温度,从而尽可能保证采集样品与初始值保持一致,最终确保环保监测系统连续、正确地采集样气。根据采集样气的成份、温度等实际情况,耐腐采样伴热复合管中采样导管可以选用不同的材质,如PFA(四氟乙烯与全氟烷基醚共聚物)、FEP(四氟乙烯和六氟丙烯共聚物)、PVDF(聚偏二氟乙烯)、PE(阻燃聚乙烯)、尼龙610、铜及不锈钢等,电伴热可以选用中、低、高温电伴热带,另外还可以根据用户要求,添加补偿导线、电源线等。

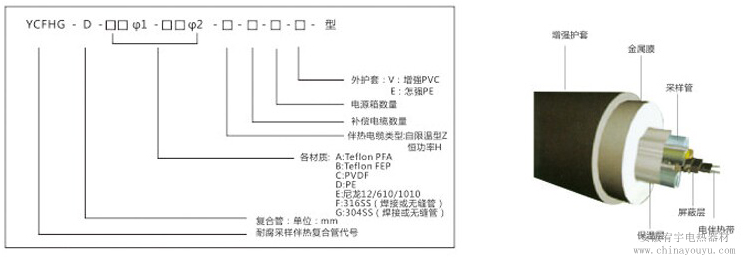

  耐腐采样伴热复合管是由多种器件组合而成的一个复合体,在有限的截面上组合了多个系统。
  1、采样系统
  可组合多种类型、材质的采样管:Teflon PFA 、FEP、FE、尼龙610、12、铜管、316SS、304SS等。
  2、电热系统
  高效绝热、阻燃和质轻保温层;自动限温的电伴热带或恒功率电伴热带。
  3、电系统
  可配备仪表信号电缆、补偿电缆和控制电缆满足仪表显示监控使用。
  4、安全系统
  适应不同的工艺条件,将各系统用铝箔或金属丝网屏蔽隔离,达到防火、防静电、电磁屏蔽的作用,也可附加防水膜、增强阻燃、防紫外线护套。多元系统的组合,集多功能于一体,使繁杂的工程简捷化。对于远程工作和系统的远程诊断起到良好的保障作用。伴热系统使管内气体不冷凝,保持在露点以上测量,故测量精度可以得到保证,为中央集中控制计算机创造了条件。增强外护套可以防止因交叉和其它因素造成的损坏。

防腐采样伴热复合管
  一、热工指标
  1、在环境温度-20℃,风速20m/s情况下,管内保持温度40℃~50℃。
  2、采样管可耐受各种酸、碱介质腐蚀,耐压强度1.0Mpa不泄漏。
  3、采样管可在<200℃温度下长期工作。
  二、安装指标
  1、最小弯曲半径:0.5m
  2、最大连续长度:100m~150m
  3、最低安装温度:-10℃(在-30℃~-40℃时应采取适当措施)
  4、最小固定距离:垂直方向5m,水平方向2m
    注:施工时严禁扭曲及地面拖行,管头护套只允许在安装接点时拆开

防腐采样伴热复合管
防腐采样伴热复合管

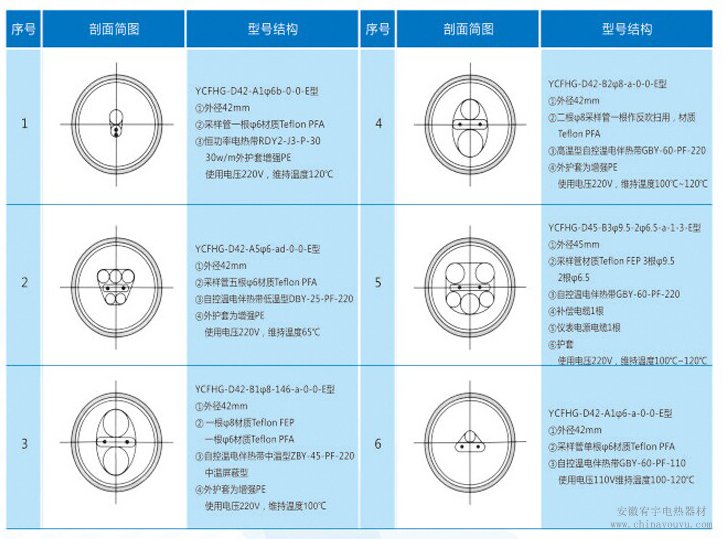

部分伴热采样防腐复合管型号、结构、剖面简图一览表
防腐采样伴热复合管

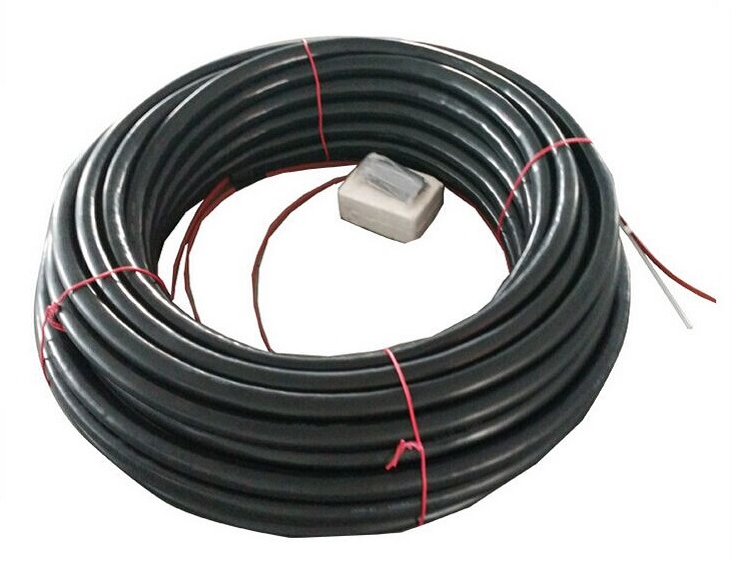

  产品外形


防腐采样伴热复合管
防腐采样伴热复合管
防腐采样伴热复合管
防腐采样伴热复合管
