串联恒功率电热带
型号：RDYC品牌：宥宇来源：安徽宥宇电热
串联恒功率电热带与其它电热带相比，其最大特点是使用长度长、输出功率恒定、首尾发热均匀，它比一般恒功率、自控温电伴热带的最大使用长度长5-20倍，因此特别适用于石油、化工、电力、码头等行业的长输管线、大型槽池、贮罐等防冻、防凝、保温。
根据焦耳-楞次定律，当电流通过导体时不断放出热量，形成一条连续的、发热均匀的电热带。
| 产品型号 | 芯线结构(mm) | 公称截面(mm2) | 20阻值(Ω/km) |
| RDYC1,2,3(Q)-J3(4)-3.0 | 19*0.45 | 3 | 5.83 |
| RDYC1,2,3(Q)-J3(4)-4.0 | 19*0.52 | 4 | 4.37 |
| RDYC1,2,3(Q)-J3(4)-5.0 | 19*0.58 | 5 | 3.52 |
| RDYC1,2,3(Q)-J3(4)-6.0 | 19*0.64 | 6 | 2.93 |
| RDYC1,2,3(Q)-J3(4)-7.0 | 19*0.69 | 7 | 2.51 |
| RDYC1,2,3(Q)-J3(4)-8.0 | 19*0.74 | 8 | 2.2 |
| RDYC1,2,3(Q)-J3(4)-9.0 | 19*0.78 | 9 | 1.95 |
| RDYC1,2,3(Q)-J3(4)-10.0 | 19*0.82 | 10 | 1.75 |
注：如用户需用特殊规格非标串联型电热带，请与本公司技术部门联系。
额定电压：220V，380V，660V，50~60HZ
介电强度：2500VAC/50Hz/1min
最高耐温度：J3(F46氟塑料)205℃；J4(PFA氟塑料)260℃
最低安装温度：-50℃
防爆标志：ExellT4
防护等级：IP56
介电强度：2500VAC/50Hz/1min
最高耐温度：J3(F46氟塑料)205℃；J4(PFA氟塑料)260℃
最低安装温度：-50℃
防爆标志：ExellT4
防护等级：IP56

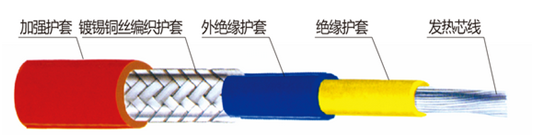

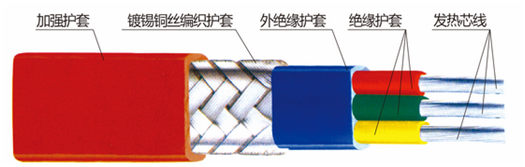

串联型电热带主要应用较长距离管线的伴热保温，用一个电源点供电，可进行长达3公里的管线伴热，三芯串联型电热带主要用于管线维持温度较低的场合，如果管线维持温度较高请选用单芯串联型电热带。串联型电热带根据管线长度定长制作，不可任意剪接。可用于普通场合和防爆场合一、二级区域。
为提高串联型电热带的使用寿命，在电源接线盒、中间接线盒和尾端接线盒的接线处预先剥去绝缘层，采用冷端接线的方法，利用铜管接头将电热带与冷端导线进行压接，然后在外面用高温3M胶带进行缠绕包裹。根据实际的电流规格选用不同的冷端导线，见下表：
| 冷端导线截面（mm2） | 额定载流量（A） | 适用串联电热带截面（mm2） |
| 10 | 40 | RDYC1,2,3(Q)-J3(4)-3.0、4.0、5.0 |
| 16 | 65 | RDYC1,2,3(Q)-J3(4)-6.0、7.0、8.0 |
| 25 | 90 | RDYC1,2,3(Q)-J3(4)-9.0、10.0 |
上一篇：并联恒功率电热带 下一篇：没有了
联系我们

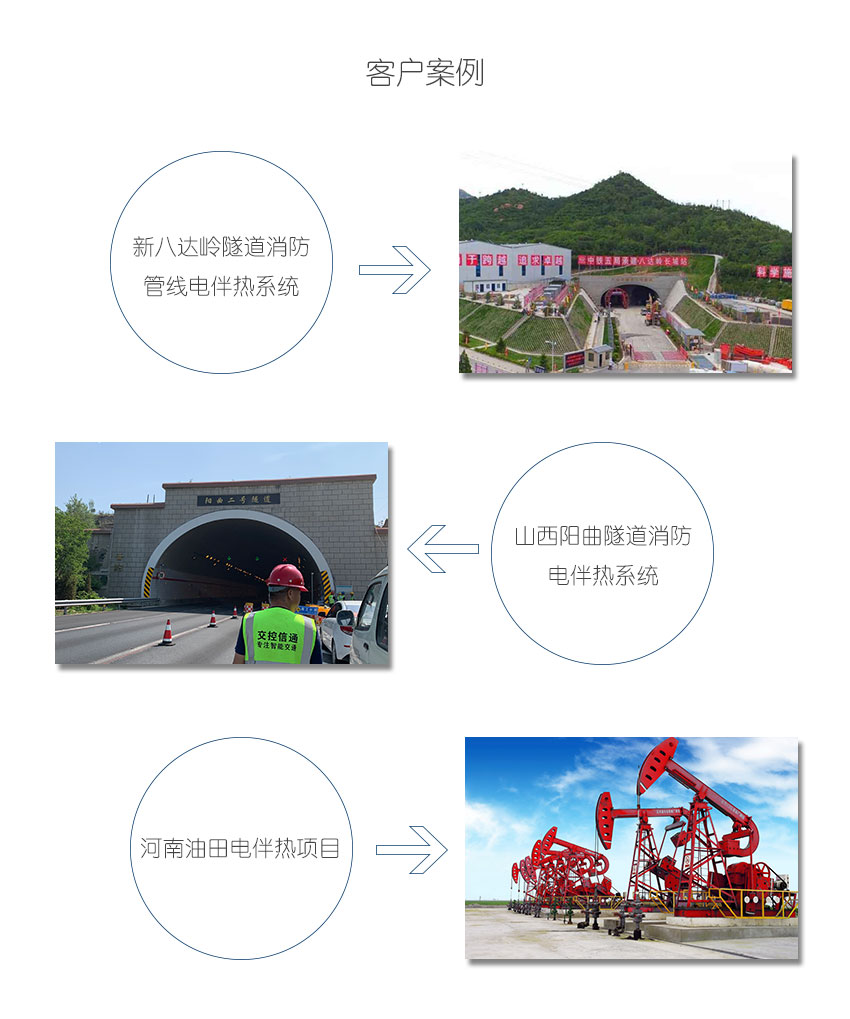

客户案例
